Sansui J11 分解してびっくり!!

古いスピーカーを手に入れて一番始めにやること
はネットワークO/Hです。

安価なスピーカーはネットワークに電解を使って
いるので、交換は必須ですね。

では早速!!

左から「ウーハー」、「ツイーター」、「パッシブラジエータ」です。

かなりこった作りです。

パッシブラジエータを外すとネットワークが見えてきます。

パッシブラジエータです。

チューニングの為のウェイトが付きます。

ツイーターです。

なかなかしっかりしたものです。

ウーハーです。

AIWAと見えます。

って「AIWA」!!!!!!!!!!!?

あれ、Sansuiじゃないの？？

やられたー！！

しかも超ショボイウーハーじゃないですか。

ラジオ用じゃねえか！？

ってかフルレンジ！！？

気を取り直して。

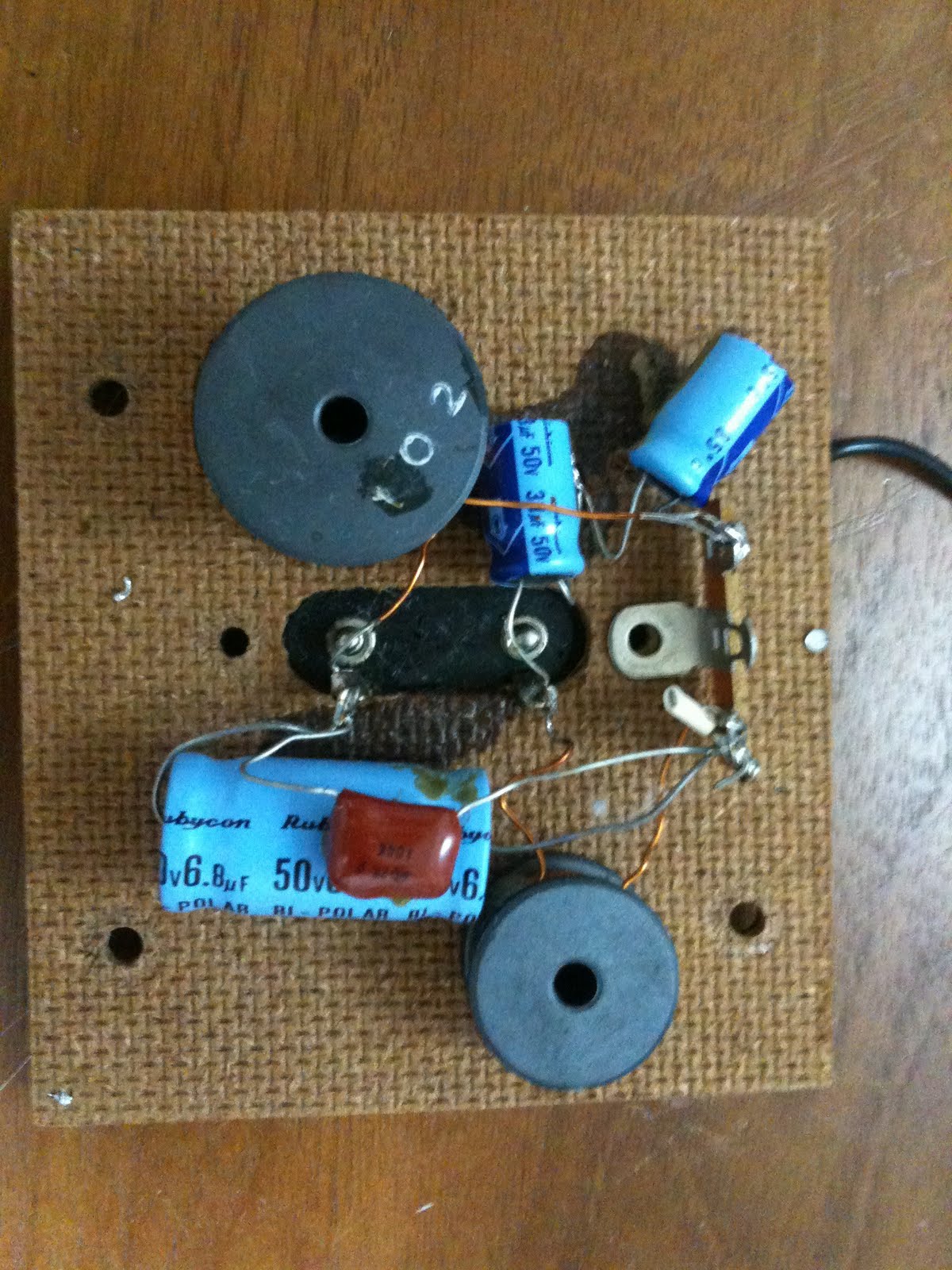

外したネットワークです。

バイポーラの6.8μ、普通の33μ、フィルムの1μが付いてます。

コンデンサ類は若松で購入。
Toshinの音響用と、ブラックゲートを彷彿とさせる黒いパッケージ
のバイポーラ、そしてニッセイのフィルムです。

バイポーラの6.8μなんて手に入らないので、3.3μをパラって

ごまかす。

しかし電解は小さくなったな。

技術の進化を感じます。

ゴミは不燃物で。
